LIONFLEX TECHNIKWISSEN

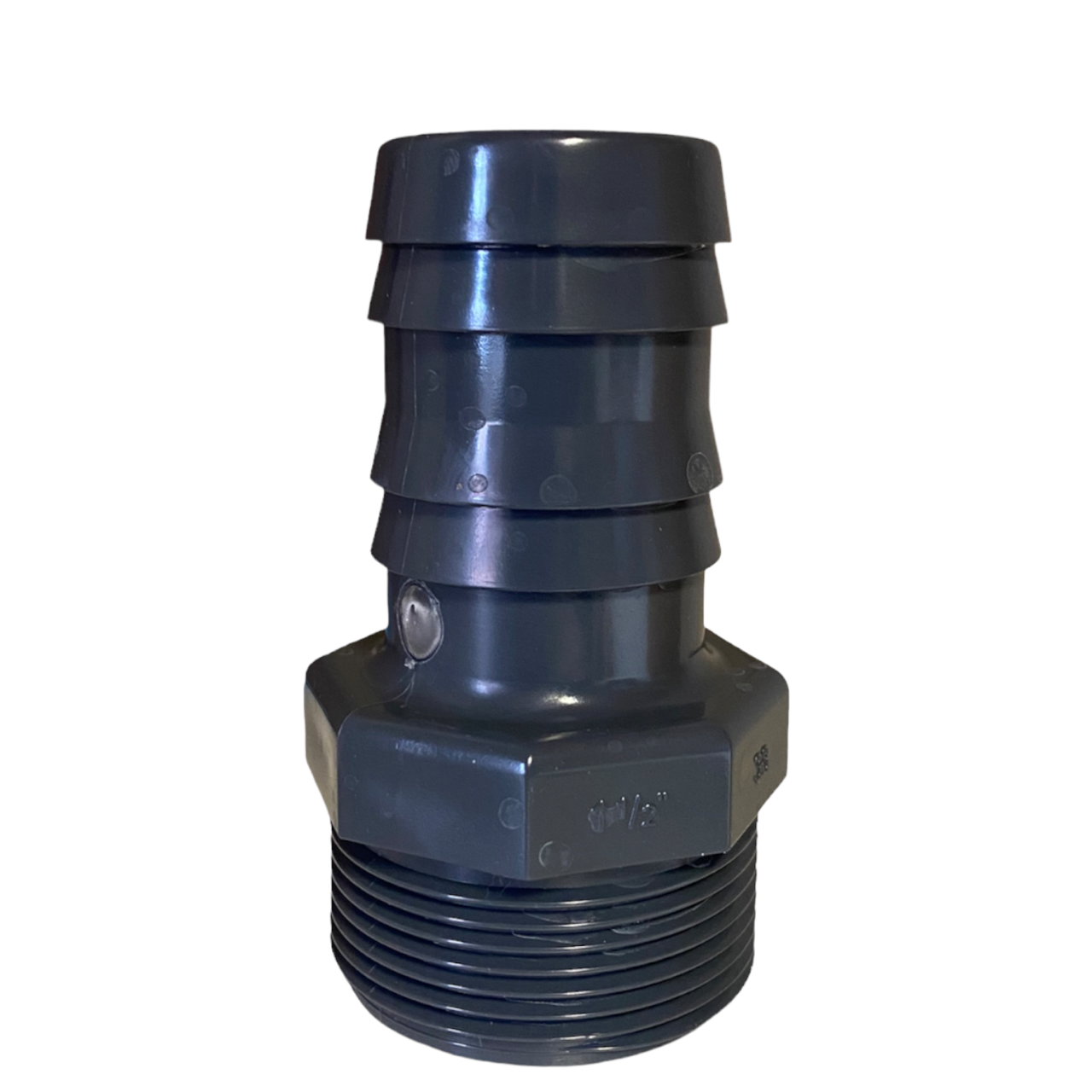

PVC-U Druckschlauchtülle 1 1/2 Zoll AG × 38 mm – Technische Details & Montage
Die PVC-U Druckschlauchtülle mit 1½ Zoll Außengewinde und 38 mm Schlauchanschluss verbindet passende Gewindearmaturen mit flexiblen Wasserschläuchen. Hier findest du die technischen Daten, Herstellermaße und wichtige Montagehinweise.
1½ Zoll Außengewinde
Zum Anschluss an passende Innengewinde von Kugelhähnen und anderen Gewindearmaturen.
Für 38 mm Schläuche
Schlauchstutzen für passende Wasserschläuche mit 38 mm Innendurchmesser.
PVC-U mit PN10
Korrosionsbeständiges PVC-U für geeignete Wasserinstallationen.
PRODUKTDATEN
Technische Eigenschaften
Die wichtigsten technischen Eigenschaften der PVC-U Druckschlauchtülle.
| Eigenschaft | Ausführung |
|---|---|
| Produkttyp | PVC-U Druckschlauchtülle |
| Nennweite | DN 25 |
| Material | PVC-U |
| Farbe | Grau |
| Gewindeanschluss | 1½ Zoll Außengewinde |
| Schlauchanschluss | 38 mm |
| Druckkennzeichnung | PN10 |
| Temperaturbereich | 0 bis 45 °C dauerhaft, kurzzeitig bis 60 °C |
| Gesamtlänge | 91 mm |
| Gewicht | 0,080 kg |
Wichtiger Hinweis: Die zulässige Druckbelastung der gesamten Installation richtet sich nach dem schwächsten Bauteil. Beachte die Herstellerangaben aller verwendeten Komponenten.
ABMESSUNGEN
Technische Zeichnung & Abmessungen – DN 25
Die originalen Herstellermaße der PVC-U Druckschlauchtülle mit 1½ Zoll Außengewinde und 38 mm Schlauchanschluss.
Technische Maßzeichnung – Angaben gemäß Hersteller.
| DN | A | B | C | D | E | L | Gewicht |
|---|---|---|---|---|---|---|---|
| 25 | 1½" | 38 mm | 22 mm | 55 mm | 36 mm | 91 mm | 0,080 kg |
DN 25 – 1½ Zoll × 38 mm
DN25
A1½"
B38 mm
C22 mm
D55 mm
E36 mm
L91 mm
Gewicht0,080 kg
Maße gemäß Hersteller: DN = 25, A = 1½ Zoll, B = 38 mm, C = 22 mm, D = 55 mm, E = 36 mm, L = 91 mm. Gewicht: 0,080 kg.
ANWENDUNGSBEREICHE
Wo wird die Druckschlauchtülle eingesetzt?
Die PVC-U Druckschlauchtülle verbindet geeignete 38-mm-Schläuche mit passenden Gewindeanschlüssen.
Pool- und Schwimmbadtechnik
Für geeignete Schlauchverbindungen in Poolanlagen und Filtersystemen.
Bewässerung
Zum Anschluss flexibler Wasserschläuche an passende Gewindefittings.
Wasserinstallationen
Für geeignete Anwendungen in Gartenbau, Landwirtschaft und Wassertechnik.
MONTAGE
So montierst du die Druckschlauchtülle
Vier Schritte für eine fachgerechte Verbindung mit passenden Komponenten.
1.
Gewindegröße, Gewindeart und Schlauchdurchmesser prüfen.
2.
Geeignetes Dichtmaterial gemäß Herstellervorgaben verwenden.
3.
Druckschlauchtülle spannungsarm einschrauben. Kunststoffgewinde nicht überdrehen.
4.
38-mm-Schlauch aufstecken, mit geeigneter Schelle sichern und Verbindung auf Dichtheit prüfen.
Montagehinweis: Verwende ausschließlich kompatible Gewindeverbindungen und geeignetes Dichtmaterial. Übermäßiges Anziehen kann Kunststoffgewinde beschädigen.
HÄUFIGE FRAGEN
Fragen zur PVC-U Druckschlauchtülle
Für welche Schlauchgröße ist die Tülle geeignet?
Diese Druckschlauchtülle ist für geeignete Schläuche mit 38 mm Innendurchmesser ausgelegt. Sie besitzt einen 38-mm-Schlauchanschluss.
Kann ich die Druckschlauchtülle an einen 3-Wege-Kugelhahn anschließen?
Ja, sofern der Kugelhahn ein kompatibles 1½-Zoll-Innengewinde besitzt und die Gewindearten zueinander passen.
Benötige ich Gewindedichtband?
Für die Gewindeverbindung ist ein geeignetes Dichtsystem entsprechend der Gewindeausführung und den Herstellervorgaben erforderlich. Das Dichtmittel muss für PVC-U-Kunststoffgewinde geeignet sein.
Benötige ich eine Schlauchschelle?
Der aufgesteckte 38-mm-Schlauch sollte mit einer geeigneten Schlauchschelle sicher befestigt werden.
Ist die Druckschlauchtülle für Poolwasser geeignet?
PVC-U ist für viele Anwendungen mit Poolwasser geeignet. Die chemische Beständigkeit hängt von Temperatur, Konzentration und den eingesetzten Wasserpflegemitteln ab.
Welchem Druck hält die Druckschlauchtülle stand?
Die Druckschlauchtülle trägt die Kennzeichnung PN10. Für die gesamte Verbindung gilt die niedrigste zulässige Druckbelastung aller verwendeten Komponenten.
