LIONFLEX TECHNIKWISSEN
PVC-Druckschlauchtülle DN 25 – Technische Details & Montage

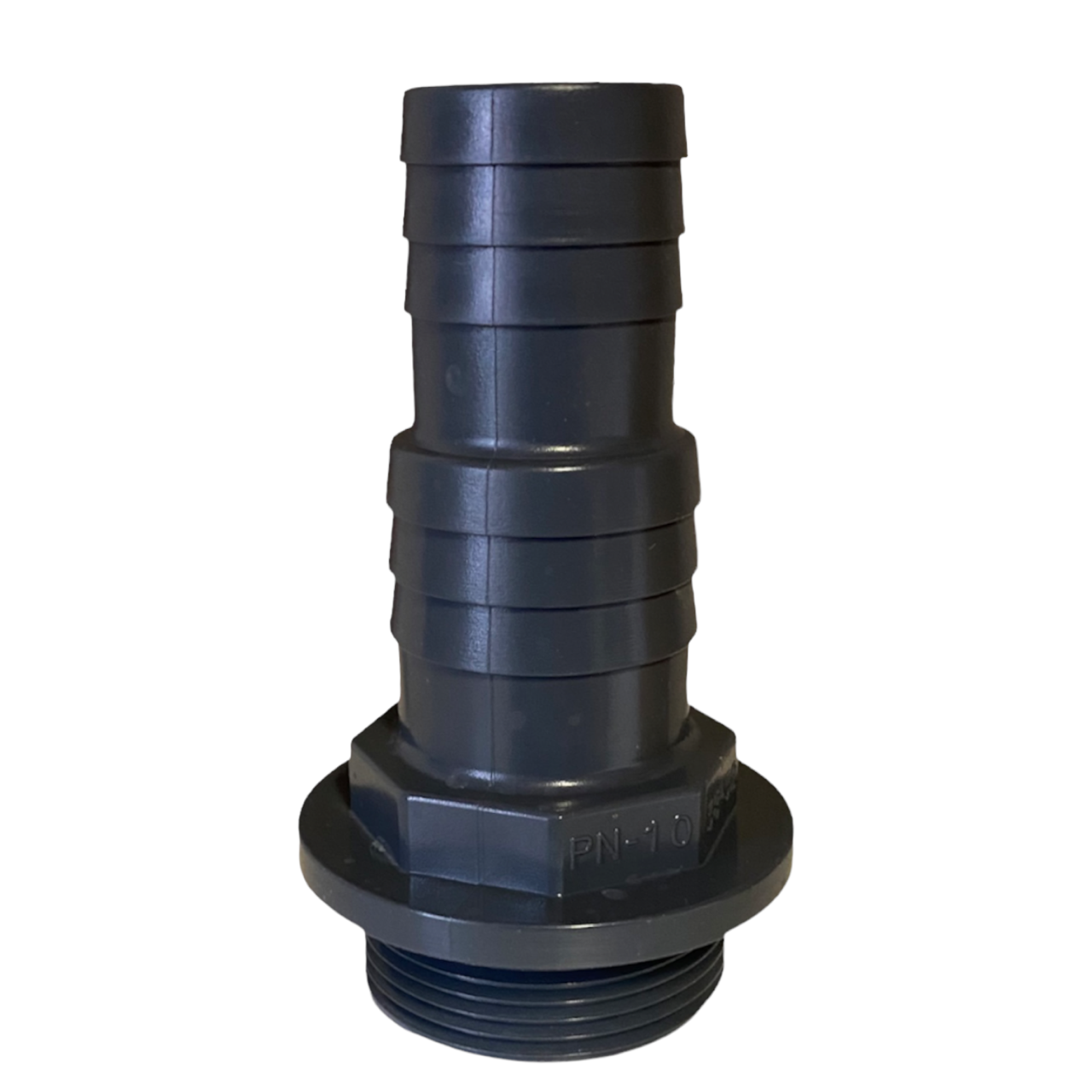

Die PVC-U-Druckschlauchtülle mit 1½-Zoll-Außengewinde und gestuftem Schlauchanschluss für 32/38 mm verbindet passende Gewindearmaturen mit flexiblen Schläuchen. Hier findest du alle wichtigen Produktdaten und Montagehinweise.
1½ Zoll Außengewinde
Zum Anschluss an passende Innengewinde von Kugelhähnen und anderen Gewindearmaturen.
Für 32/38 mm Schläuche
Gestufter Schlauchstutzen für zwei gängige Schlauchanschlussgrößen.
PVC-U mit PN10
Korrosionsbeständiges PVC-U für geeignete Wasserinstallationen.
PRODUKTDATEN
Technische Eigenschaften
Die wichtigsten technischen Eigenschaften der Druckschlauchtülle.
| Eigenschaft | Ausführung |
|---|---|
| Produkttyp | PVC-U Druckschlauchtülle |
| Nennweite | DN 25 |
| Material | PVC-U |
| Farbe | Grau |
| Gewindeanschluss | 1½ Zoll Außengewinde (BSP) |
| Schlauchanschluss | 32/38 mm |
| Druckkennzeichnung | PN10 |
| Temperaturbereich | 0 bis 45 °C dauerhaft, kurzzeitig bis 60 °C |
| Gesamtlänge | 110 mm |
| Gewicht | 0,090 kg |
Wichtiger Hinweis: Die zulässige Druckbelastung der gesamten Installation richtet sich nach dem schwächsten Bauteil. Beachte die Herstellerangaben aller verwendeten Komponenten.
ABMESSUNGEN
Technische Zeichnung & Abmessungen – DN 25
Die Abmessungen der PVC-Druckschlauchtülle mit 1½-Zoll-Außengewinde.
Technische Maßzeichnung – Angaben gemäß Hersteller.
| DN | A | B | C | D | E | L | Gewicht |
|---|---|---|---|---|---|---|---|
| 25 | 1½" | 32 mm | 38 mm | 18 mm | 76 mm | 110 mm | 0,090 kg |
DN 25 – 1½ Zoll × 38/32 mm
DN25
A1½"
B32 mm
C38 mm
D18 mm
E76 mm
L110 mm
Gewicht0,090 kg
Maße gemäß Hersteller: DN = 25, A = 1½ Zoll, B = 32 mm, C = 38 mm, D = 18 mm, E = 76 mm, L = 110 mm. Gewicht: 0,090 kg.
ANWENDUNGSBEREICHE
Wo wird die Druckschlauchtülle eingesetzt?
Die PVC-U-Druckschlauchtülle verbindet geeignete Schläuche mit passenden Gewindeanschlüssen.
Pool- und Schwimmbadtechnik
Für geeignete Schlauchverbindungen in Poolanlagen und Filtersystemen.
Bewässerung
Zum Anschluss flexibler Wasserschläuche an passende Gewindefittings.
Wasserinstallationen
Für geeignete Anwendungen in Gartenbau, Landwirtschaft und Wassertechnik.
MONTAGE
So montierst du die Druckschlauchtülle
Vier Schritte für eine fachgerechte Verbindung mit passenden Komponenten.
1.
Gewindegröße, Gewindeart und Schlauchdurchmesser prüfen.
2.
Geeignetes Dichtmaterial gemäß Herstellervorgaben verwenden.
3.
Druckschlauchtülle spannungsarm einschrauben. Kunststoffgewinde nicht überdrehen.
4.
Schlauch aufstecken, mit geeigneter Schelle sichern und Verbindung auf Dichtheit prüfen.
Montagehinweis: Verwende ausschließlich kompatible Gewindeverbindungen und geeignetes Dichtmaterial. Übermäßiges Anziehen kann Kunststoffgewinde beschädigen.
HÄUFIGE FRAGEN
Fragen zur PVC-Druckschlauchtülle
Für welche Schlauchgrößen ist die Tülle geeignet?
Die Druckschlauchtülle besitzt einen gestuften Anschluss für geeignete Schläuche mit 32 mm oder 38 mm Innendurchmesser.
Kann ich die Druckschlauchtülle an einen 3-Wege-Kugelhahn anschließen?
Ja, sofern der Kugelhahn ein kompatibles 1½-Zoll-Innengewinde besitzt und die Gewindearten zueinander passen.
Benötige ich Gewindedichtband?
Für die Gewindeverbindung ist ein geeignetes Dichtsystem entsprechend der Gewindeausführung und den Herstellervorgaben erforderlich.
Benötige ich eine Schlauchschelle?
Der aufgesteckte Schlauch sollte mit einer geeigneten Schlauchschelle sicher befestigt werden.
Ist die Druckschlauchtülle für Poolwasser geeignet?
PVC-U ist für viele Anwendungen mit Poolwasser geeignet. Die chemische Beständigkeit hängt von Temperatur, Konzentration und den eingesetzten Wasserpflegemitteln ab.
Welchem Druck hält die Druckschlauchtülle stand?
Die Druckschlauchtülle trägt die Kennzeichnung PN10. Für die gesamte Verbindung gilt die niedrigste zulässige Druckbelastung aller verwendeten Komponenten.
