3-Wege-Kugelhahn mit L-Bohrung: Technische Details & Besonderheiten
Alles Wichtige zu Einbaumaßen, Verschraubungen, Gewindeprofil und Montage – damit du vor dem Kauf prüfen kannst, ob der Kugelhahn zu deiner Installation passt.
Drei lösbare Verschraubungen
Der Ventilkörper kann von den Anschlussmuffen getrennt werden. Das erleichtert Wartung und Austausch.
L-Bohrung
Die L-förmige Kugelbohrung verbindet jeweils zwei Anschlüsse und ermöglicht eine gezielte 90°-Umlenkung.
Sechs Anschlussgrößen
Erhältlich mit Klebemuffen für PVC-U-Druckrohre mit Außendurchmessern von 20 bis 63 mm.
Technische Abmessungen
Die Maße helfen dir, den Platzbedarf bei der Installation oder beim Austausch eines vorhandenen Kugelhahns zu prüfen. Alle Werte sind in Millimetern angegeben.
Maßzeichnung der L-Bohrungs-Ausführung. Alle Maßangaben in Millimetern.
| Größe d | D1 | L | A | M | T | N |
|---|---|---|---|---|---|---|
| 20 | 15 | 115 | 80 | 85 | 49 | 58 |
| 25 | 20 | 127 | 87 | 85 | 57 | 63 |
| 32 | 25 | 147 | 104 | 100 | 67 | 74 |
| 40 | 32 | 169 | 115 | 100 | 81 | 87 |
| 50 | 40 | 209 | 145 | 128 | 102 | 104 |
| 63 | 50 | 244 | 160 | 128 | 120 | 122 |
d 20 mm
d 25 mm
d 32 mm
d 40 mm
d 50 mm
d 63 mm
Hinweis: L bezeichnet die Gesamtlänge, A die Gesamthöhe und M die Griffbreite. Die Maße D1, T und N sind anhand der technischen Herstellerzeichnung zuzuordnen. Die Tabelle enthält keine Gewindedurchmesser der Überwurfmuttern. Maße vor Veröffentlichung mit der L-Bohrungs-Ausführung abgleichen.
Gewinde der Überwurfmuttern
Die Überwurfmuttern besitzen ein herstellerspezifisches Trapezgewindeprofil nach Art der DIN 103. Die vollständigen Gewindeabmessungen sind nicht genormt. Gewindesteigungen für die L-Bohrungs-Ausführung bestätigen lassen.
| Anschlussgröße | Gewindesteigung |
|---|---|
| d 20–40 mm | ca. 3 mm |
| d 50–63 mm | 4 mm |
Kompatibilität: Überwurfmuttern und Anschlussstücke anderer Hersteller passen nicht zwangsläufig, selbst wenn die Anschlussgröße identisch ist.
Montage der drei Überwurfmuttern
Nach der fachgerechten Verklebung und vollständigen Aushärtung der Anschlussmuffen erfolgt die Montage des Ventilkörpers.
Bedienhebel entsprechend der Herstelleranleitung ausrichten.
Ventilkörper spannungsfrei zwischen die Anschlussstücke einsetzen.
Alle drei Überwurfmuttern gleichmäßig nach Herstellerangabe von Hand anziehen.
Schaltfunktion und Dichtheit vor der Inbetriebnahme prüfen.
Wichtig: Die Überwurfmuttern nicht übermäßig festziehen. Die Herstelleranleitung und die Verarbeitungsvorgaben des PVC-U-Klebstoffs beachten.
Fragen zum 3-Wege-Kugelhahn mit L-Bohrung

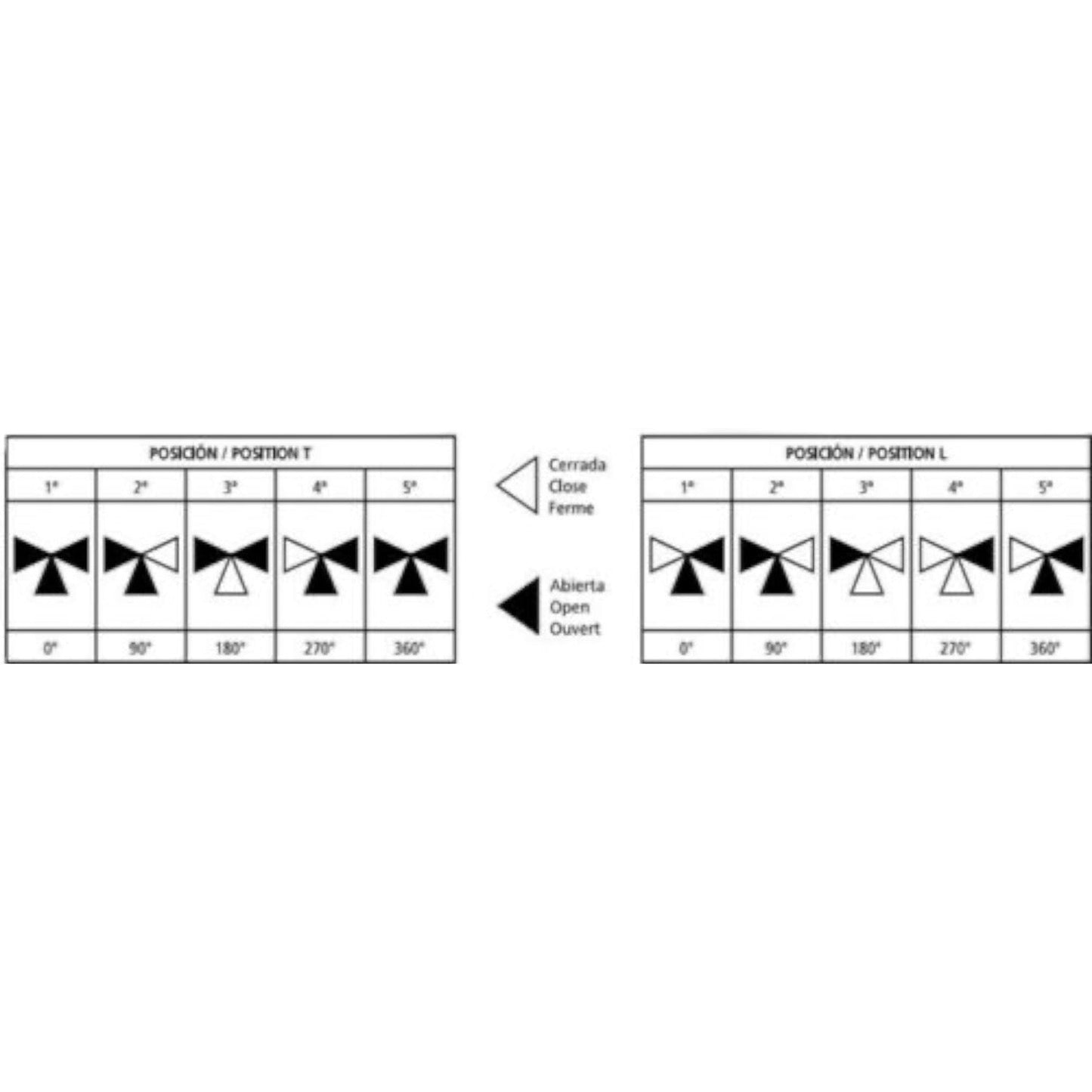

Was unterscheidet die L-Bohrung von der T-Bohrung?
Die L-Bohrung verbindet zwei Anschlüsse über einen abgewinkelten Durchflusskanal. Sie dient der gezielten Umlenkung des Wassers. Welche Stellungen möglich sind, hängt von der jeweiligen Ventilausführung ab.
Kann ich den Kugelhahn später ausbauen?
Ja. Der Ventilkörper ist über drei Überwurfmuttern mit den Anschlussmuffen verbunden. Dadurch kann er grundsätzlich von den verklebten Rohranschlüssen getrennt werden.
Sind die Überwurfmuttern genormt?
Nein. Das Trapezgewindeprofil orientiert sich an DIN 103, die vollständigen Gewindeabmessungen sind jedoch herstellerspezifisch.
Welche Gewindesteigung haben die Muttern?
Bis einschließlich d 40 mm beträgt die Steigung ungefähr 3 mm. Bei d 50 und d 63 mm beträgt sie 4 mm.
Welche Rohre passen in die Klebemuffen?
Die Klebemuffen sind für passende PVC-U-Druckrohre mit dem jeweiligen Außendurchmesser d vorgesehen. Die Variante d 50 mm benötigt beispielsweise ein geeignetes PVC-U-Rohr mit 50 mm Außendurchmesser.
Benötige ich PVC-Kleber?
Ja. Die Klebemuffen werden mit einem geeigneten PVC-U-Klebstoff verbunden. Die Verarbeitung und Aushärtung erfolgen nach Herstellerangaben.
Welche Maße sind beim Austausch wichtig?
Prüfe insbesondere die Anschlussgröße, Gesamtlänge L, Gesamthöhe A und den benötigten Platz für die Montage der Überwurfmuttern. Die Maße findest du in der Tabelle des Herstellers.
